Porte Métallique Coupe-Feu 60mn

Oxium

Porte coupe-feu EI²60, metal 2 faces 15/10

Oxfeu60

  • Coupe-feu Coupe-feu
  • Issue de secours Issue de secours
  • Sur mesure
    Sur mesure
  • Livraison
    Livraison
  • Délai 4 semaines
    4 semaines

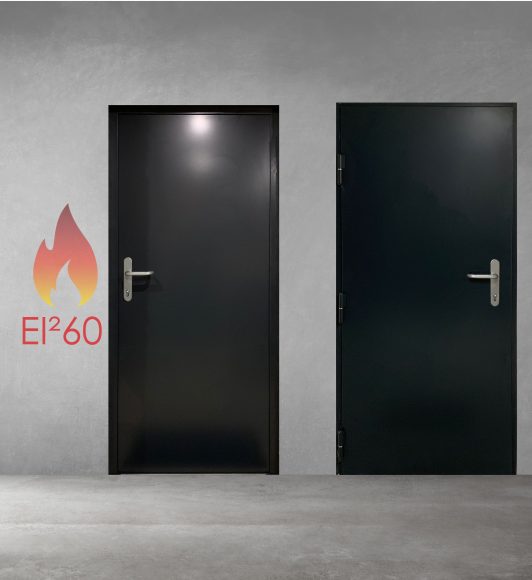

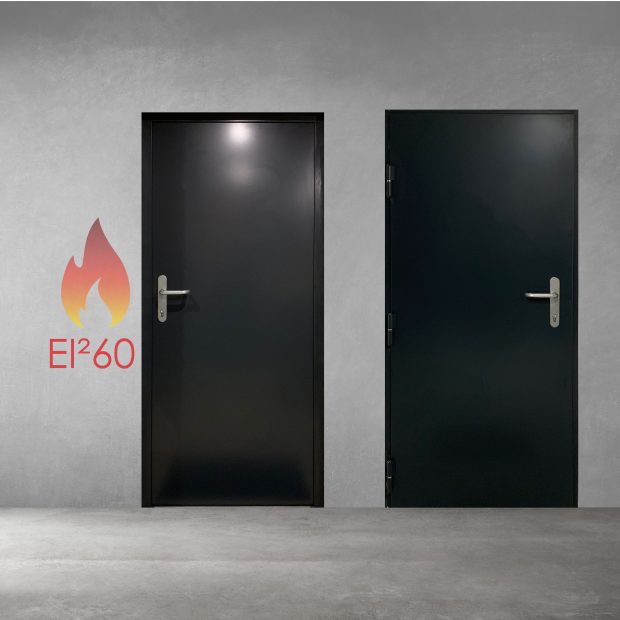

Oxfeu60 est une porte métallique coupe-feu 1 h, 1 ou 2 vantaux réalisée en 2 faces 15/10ème.
Hyper robuste elle est parfaitement adaptée à une utilisation sur l’enveloppe extérieure des bâtiments avec de forts passages.
 Cette porte est montée sur paumelles soudées de 140 à billes et est prête à poser. L’ouvrant est constitué de 2 parements en 15/10e et d’un tube à ailette soudé.

Oxfeu60 est une porte de choix pour l’utilisateur final. Elle a également été conçue pour répondre aux problèmes de pose sur chantier : avec cadre pose tunnel pré-percé.

La grande nouveauté, c’est la possibilité de mettre une imposte vitrée ou tôlée de 700mm. Ainsi la hauteur totale de l’ouvrage peut atteindre 2900mm

Caractéristiques Techniques de base:
– Classement de résistance au feu : EI²60 et E60 selon EN1634-1
– Pour une porte un vantail : Tube L ou Z  = 1,3W/(m².K)
– Pour une porte deux vantaux : Tube L  = 1,3W/(m².K)     Tube Z = 1,4W/(m².K)

Largeur de Gamme

ProduitDim. MaxiPose Tunnel
Ei60 1 VantailL 1100 x 2200 H mm
Imposte (Possible sur la 1 vantail uniquement)hauteur maxi 700mm
Ei60 2 vantauxL 2000 x 2200 H mm
Oxium

Porte coupe-feu en acier EI120, 1 et 2 vantaux

OXDIS 120

  • Acier ou Inox Acier ou Inox
  • Acoustique Acoustique
  • Contrôle d'accès Contrôle d'accès
  • Coupe-feu Coupe-feu
  • Issue de secours Issue de secours
  • Thermique Thermique
  • Sur mesure
    Sur mesure
  • Livraison
    Livraison
  • Délai 6 semaines
    6 semaines

L’OXDIS 120 est une porte coupe-feu EI²120 métallique, déclinée en 1 et 2 vantaux.

L’OXDIS est également commercialisée en sur mesure avec un grand choix d’options: cote, type de pose, RAL, quincailleries, contrôle d’accès, oculus, grille de ventilation, Inox, acoustique, thermique.

Caractéristiques Techniques de base:
– Classement de résistance au feu : EI²120
– Coefficient d’isolation thermique:  de 1.29 – 1.54 W/m²°K pour 1 vantail et 1.26 – 1.66 W/m²°K pour 2 vantaux.
– Coefficient d’isolation Acoustique minimal de 39dB 1 Vantail – 33dB 2 Vantaux (sous réserve des dimensions).

Largeur de Gamme

ProduitPose appliquePose tunnel
1 Vantail  Ei120TéléchargerTélécharger
2 Vantaux  Ei120TéléchargerTélécharger

Télécharger le certificat de qualité de l’Oxdis 120.

Possibilités d’utilisation

  • Porte de local technique
  • Porte de chaufferie
  • Porte anti-panique coupe-feu
  • Porte coupe-feu EI²120

Équipements standards

  • Vantail en acier de 73mm d’épaisseur réalisé en tôle 2 faces EZ de 8/10ième
  • Cadre Z, pose applique / Cadre en L tubulaire, pose tunnel
  • Composition intérieure : Mélange de matériaux isolants, ignifuges et thermiques (B).
  • Serrure 1 point/3 points encastrés, avec béquille double et antipanique en nylon noir
  • 4 paumelles
  • Joints d’isolation
  • Accessoires montés d’usine
  • RAL Standard : 9010 – 9003 – 9016 – 7016 – 7035 – 7024 – 9005 – 9006
  • Cylindre en laiton de 35×35 (F

Équipements complémentaires

  • Ouvre-porte électrique homologué avec une résistance de 30, 60 et 90 (K) avec un câble d’alimentation (L)
  • Ferme-porte sur demande
  • RAL hors standard disponible sous réserve de disponibilité
Oxium

Porte métallique coupe-feu EI²30mn, 2 faces 15/10

Oxfeu30

  • Coupe-feu Coupe-feu
  • Issue de secours Issue de secours
  • Pare-flamme Pare-flamme
  • Sécurité renforçée Sécurité renforçée
  • Thermique Thermique
  • Sur mesure
    Sur mesure
  • Livraison
    Livraison
  • Délai 4 semaines
    4 semaines

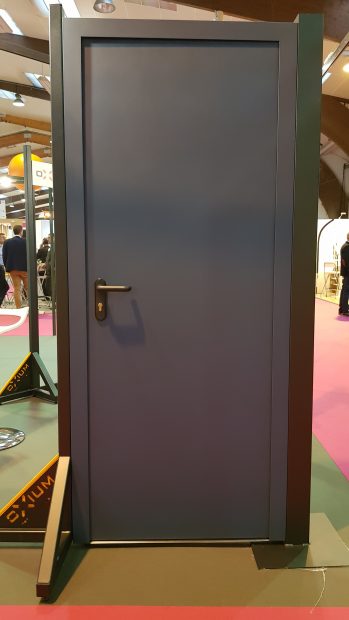

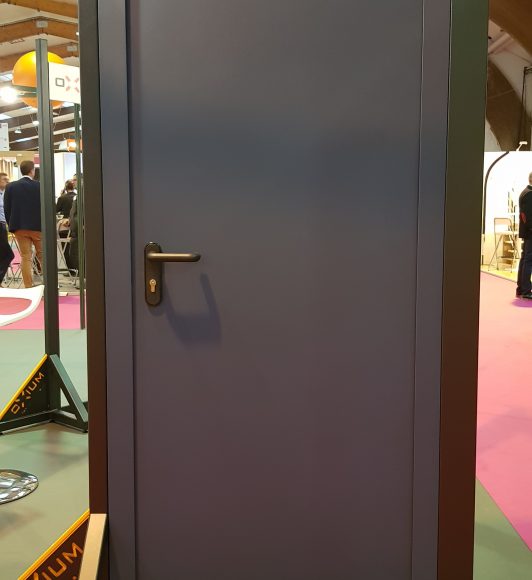

L’Oxfeu Ei²30 est une porte coupe-feu simple ou double vantaux fabriquée par OXIUM. Cette porte est montée sur paumelles soudées de 140 à billes et est prête à poser. L’ouvrant est constitué de 2 parements en 15/10e et d’un tube à ailette soudé. Un très large éventail d’équipements est disponible.

Porte de choix pour l’utilisateur final, Oxfeu a également été conçue pour répondre aux contraintes que rencontrent les poseurs sur les chantiers : avec un cadre pré-percé en pose tunnel, plus de problème d’environnement, pas de béton ni de remplissage à rajouter sur chantier, fixation par visserie.

Caractéristiques Techniques de base:
– Classement de résistance au feu : EI²30  selon EN1634-1
– Pour une porte un vantail : Tube L  = 2,0W/(m².K)
– Pour une porte un vantail : Cadre Z  = 1,6W/(m².K)
– Pour une porte deux vantaux : Tube L = 1,9W/(m².K)
– Pour une porte deux vantaux : Cadre Z  = 1,7W/(m².K)

Équipements standards

  • Cadre en tube à ailette galvanisé «L» ouvert
  • Vantail épaisseur 64mm réalisé en 2 faces 15/10ième tôle EZ
  • Remplissage isolant et coupe-feu
  • Joint d’isolation
  • Seuil Inox de 5mm
  • 3 paumelles acier
  • 2 pions anti-dégondage
  • Thermolaquage RAL suivant nuancier Oxium
  • Serrure  encastrée 1 point + cylindre de chantier
  • Béquille double sur plaque nylon noire

Équipements complémentaires

  • Serrure encastrée de maintien 1 ou 3 points à larder
  • Serrure anti-panique encastrée 1 ou 3 points à larder
  • Crémone pompier en applique
  • Ensemble béquille/palière sur plaque Nylon noir
  • Ensemble béquille double inox sur plaque
  • Ensemble béquille/palière sur plaque Inox
  • Ferme porte bras compas
  • Ferme porte bras glissière
  • Seuil Inox PMR à joints 17mm
  • Contrôle d’accès par serrure électrique 1 point

Utilisation

  • Logement Collectif
  • ERP, Industrie, Tertiaire

Largeur de Gamme

ProduitVantail ClasseDim. MaxiPose applique
Oxfeu 301Ei²30L 1100 mm x 2200 H mmTélécharger
Oxfeu 302Ei²30L 2000 mm x 2200 H mmTélécharger
Forster Fuego light

Menuiserie vitrée coupe-feu, portes et châssis EI30/60 et E90/120

Nofeu 30/60/90/120

  • Acoustique Acoustique
  • Contrôle d'accès Contrôle d'accès
  • Coupe-feu Coupe-feu
  • Issue de secours Issue de secours
  • Sécurité renforçée Sécurité renforçée
  • Sur mesure
    Sur mesure
  • Livraison
    Livraison
  • Délai 6 semaines
    6 semaines

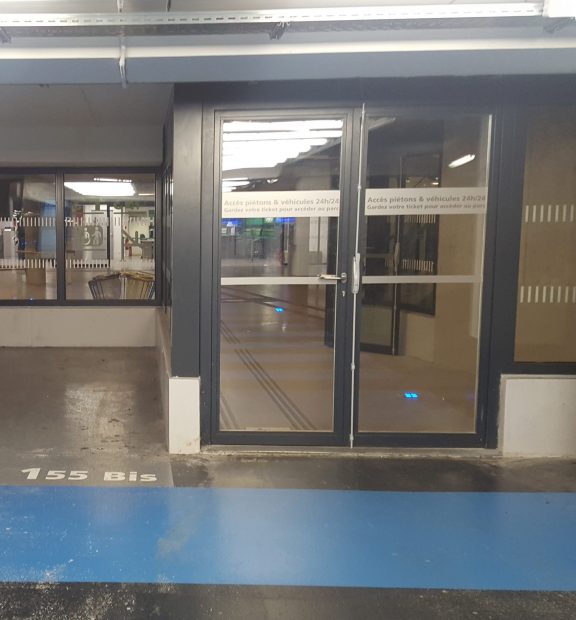

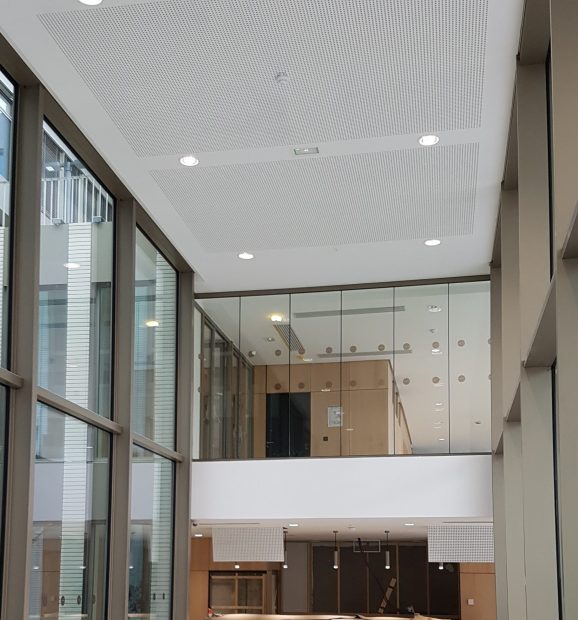

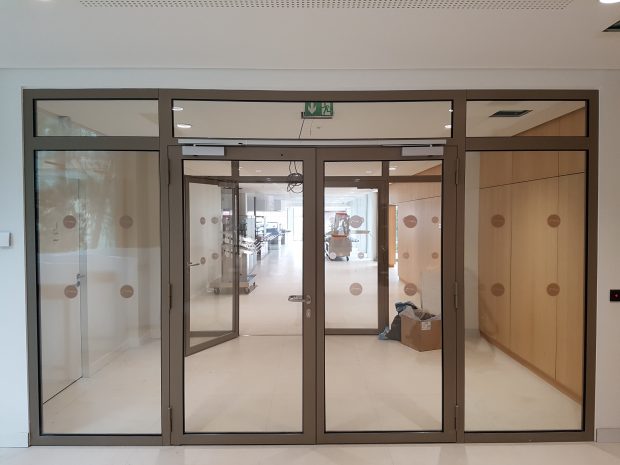

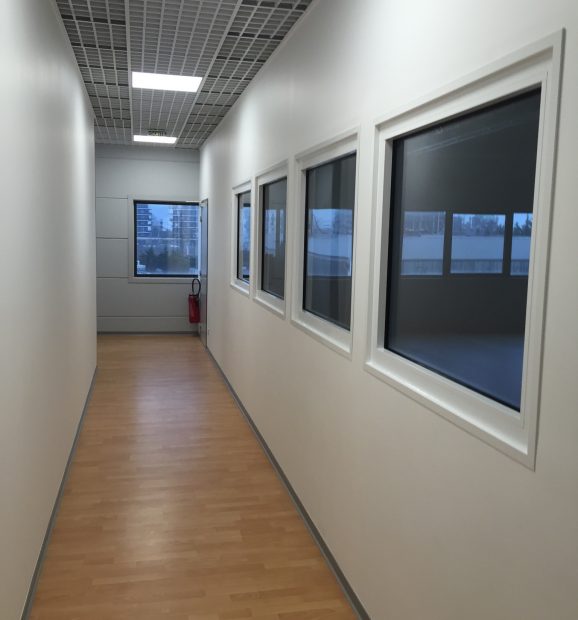

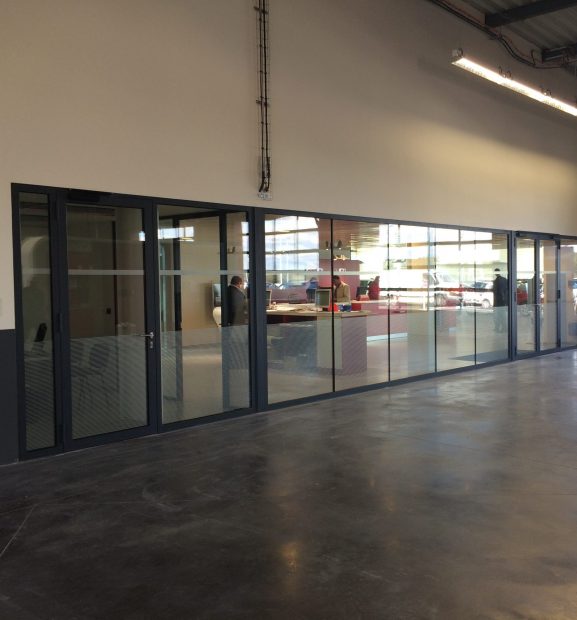

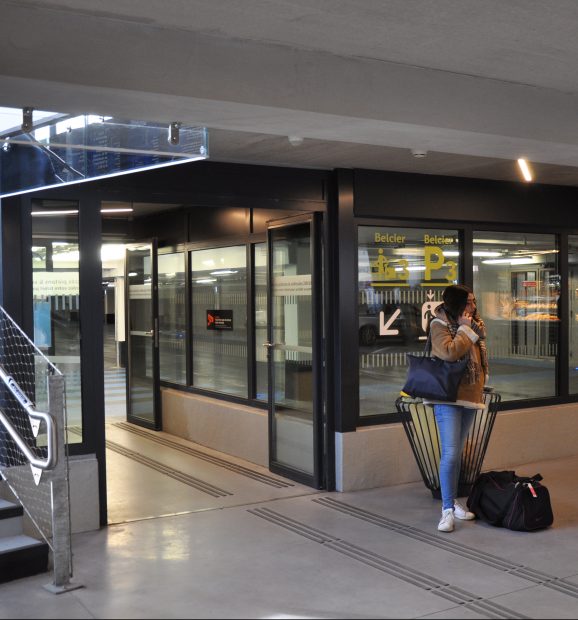

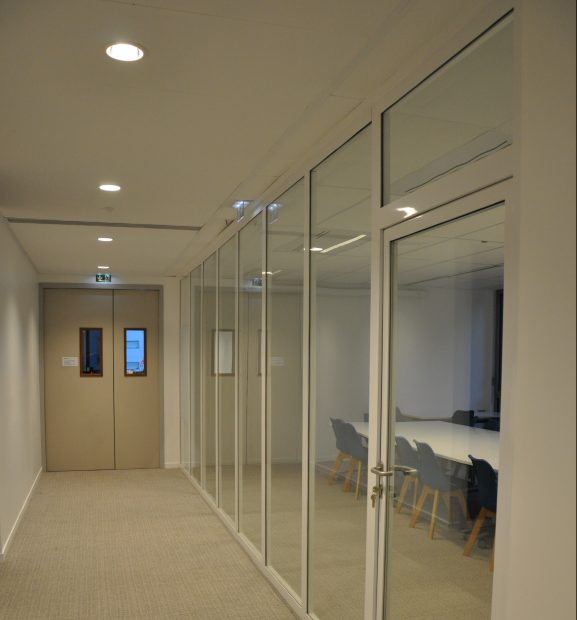

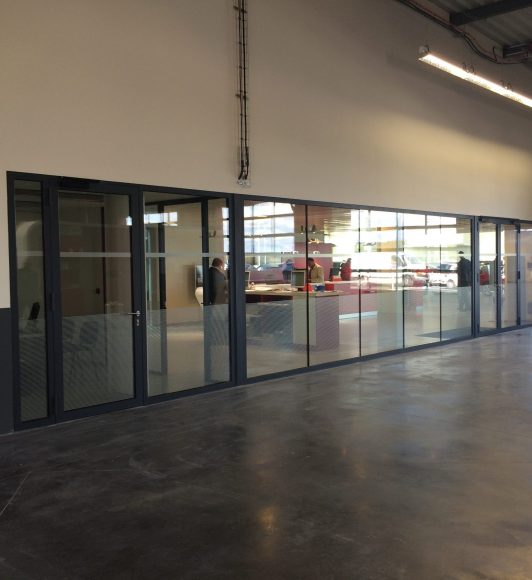

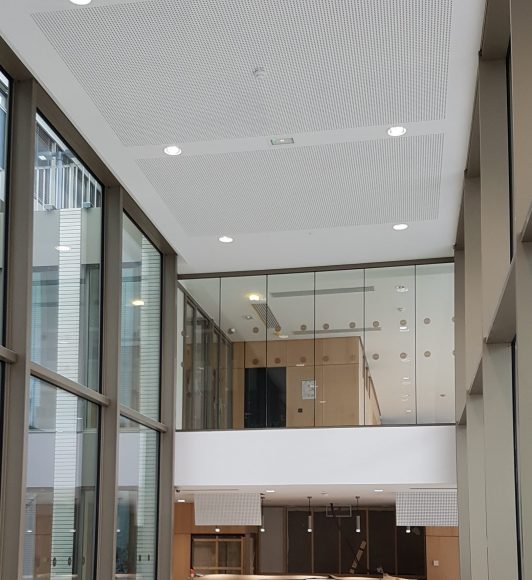

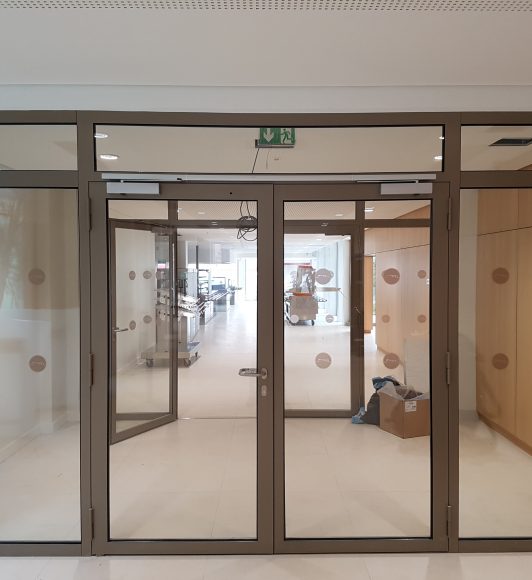

Nofeu est un système de menuiserie vitrée coupe-feu réalisé à partir de profilés FORSTER FUEGOLIGHT avec un grand choix de quincailleries et d’accessoires pour cloison et porte affleurante à 1 ou 2 vantaux.

Le système Nofeu séduit par ses fonctionnalités contemporaines, apportant  des masses vues fines et d’avantage de lumière sur des ouvrages techniques initialement prévus pour le cloisonnement du feu . Sécurité maximale et parfaitement invisible.

Oxium est un acteur reconnu pour son savoir-faire dans la réalisation d’ensembles avec classe de résistance au feu. Nous sommes habilités à fabriquer des porte DAS mode 0,1,2.

La gamme Nofeu est déclinable en portes simple et double vantaux (de Ei²30 à Ei²90) et en châssis fixes (de Ei²30 à Ei²120).

Les blocs portes Nofeu Ei²30, Ei²60 et Ei²90 sont conçus pour répondre à l’arrêté du 24 mars 2004; leurs fabrications sont conformes aux procès-verbaux FORSTER délivrés par les laboratoires (Efectis, CSTB). La fabrication est sur mesure.

Équipements standards

Porte coupe-feu vitrée 1 heure ou  porte vitrée coupe-feu 30 minutes

  • Ferme porte en applique Dorma avec bras glissière
  • Serrure 1 ou 2 points Forster
  • Vitrage coupe-feu adapté à la configuration et à l’environnement  (suivant PV)
  • Cales de vitrage avec bandes ou  EPDM
  • Béquille double inox sur rosace
  • 3 paumelles réglables en hauteur par vantail
  • Peinture par thermolaquage suivant RAL
  • Pré-perçages du dormant

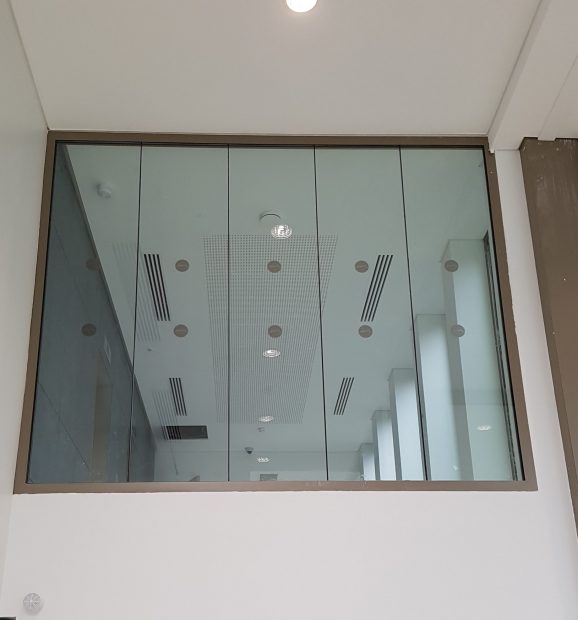

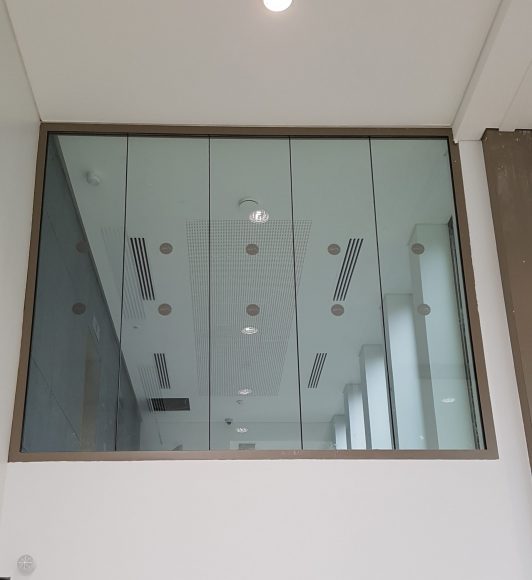

Châssis vitré 90 minutes ou 2 heure

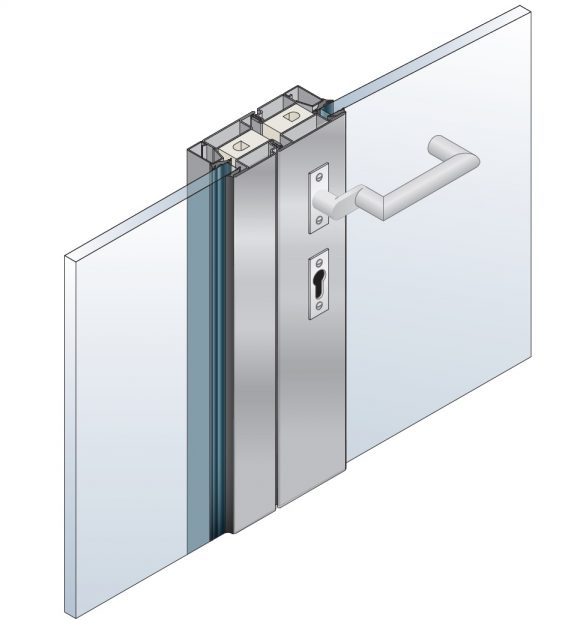

  • Profilés et parcloses en Acier gamme Forster Fuego Light
  • Simple vitrage Coupe-Feu
  • Bandes des cales vitrage
  • Peinture thermolaquée suivant nuancier RAL OXIUM

Équipements complémentaires

  • Bandeau sélecteur – portes 2 vantaux
  • Serrure 2 points et/ou anti-panique sur vantail principal – sortie libre
  • Crémone automatique 2 points ou crémone pompier sur semi-fixe
  • Contrôle d’accès en applique ou encastré
  • Vitrage isolant avec performance thermique, acoustique ou de sécurité
  • Joints EPDM pour vitrage Coupe-Feu.
  • Incorporation de châssis vitrés Coupe-Feu en imposte et/ou fixe latéral

Châssis vitré coupe feu 90 minutes et 2 heures

  • Vitrage isolant avec performance thermique, acoustique ou de sécurité
  • Joints EPDM pour vitrage Coupe-Feu

Tableau des PV pour la Nofeu



Porte battanteBloc porte battant vitréEi230Fuego light EI30 acierPV-13-A-441
Pyroguard
Porte battanteBloc porte battant vitréEi230Unico acier acierPV-EFR-17-003243
Vetrotech
Porte battanteBloc porte battant vitréEi260Fuego light EI60 acierPV-06-A-106
AGC
Porte battanteBloc porte battant vitréEi260Fuego light EI60 acierPV-08-A-287
Pilkington
Porte battanteBloc porte battant vitréEi260Fuego light EI60 acierPV-12-A-078 Vetrotech
Porte battanteBloc porte battant vitréEi260Fuego light EI60 acierPV-13-A-430 Pyroguard
Châssis fixeschâssis fixes cloison bande filanteEI 30Fuego light EI30 acierPV-08-A-342
Pilkington
Châssis fixeschâssis fixes cloison bande filanteEI 30Fuego light EI30 acierPV-10-A-446
AGC
Châssis fixeschâssis fixes cloison bande filanteEI 30Fuego light EI30 acierPV-12-A-079
Vetrotech
Châssis fixeschâssis fixes cloison bande filanteEI 30Fuego light EI30 acierPV-13-A-439
Pyroguard
Châssis fixeschâssis fixes cloison bande filanteEI 30Fuego light EI30 acier vitrage avec joints à bords verticaux collésPV-11-A-383
Vetrotech
Châssis fixeschâssis fixes cloison bande filanteEI 30Fuego light EI30 acier vitrage avec joints à bords verticaux collésPV-13-A-445
Pyroguard
Châssis fixeschâssis fixes cloison bande filanteEI 30Fuego light EI30 acier vitrage avec joints à bords verticaux collésPV-19-V-000119
Pyroguard
Châssis fixeschâssis fixes cloison bande filanteEI 30Fuego light EI30 acier vitrage avec joints à bords verticaux collésPV-15-002589
AGC
Châssis fixeschâssis fixes cloison bande filanteEI 30Unico acier série à isolation thermiquePV-17-003240 Vetrotech
Châssis fixeschâssis fixes cloison bande filanteEI 60Fuego light EI 60 acierPV-06-A-105 AGC
Châssis fixeschâssis fixes cloison bande filanteEI 60Fuego light EI 60 acierPV-08-A-275
Pilkington
Châssis fixeschâssis fixes cloison bande filanteEI 60Fuego light EI 60 acierPV-13-A-429
Pyroguard
Châssis fixeschâssis fixes cloison bande filanteEI 60Fuego light EI 60 acier vitrage avec joints à bords verticaux collés- acier ou inoxPV-11-A-384
Vetrotech
Châssis fixeschâssis fixes cloison bande filanteEI 60Fuego light EI 60 acier vitrage avec joints à bords verticaux collés-acier ou inoxPV-15-002586
AGC
Châssis fixeschâssis fixes cloison bande filanteEI 60Fuego light EI 60 acier vitrage avec joints à bords verticaux collés-acier ou inoxPV-17-003917
Pilkington
Châssis fixeschâssis fixes cloison bande filanteEI 60Fuego light EI 60 acier vitrage avec joints à bords verticaux collés-acier ou inoxPV-19-001821
Pyroguard
Porte DASPorte battanteE 60Presto 50 acierPV-SA-11-01-09-A-
Porte DASPorte battanteE 60Presto 50 acierSA-11-01-10-B
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30E30Presto 50 acierPV-09-A-497
Pilkington
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30E30Presto 50 acierPV-11-A-507
Vetrotech
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30E30Presto 50 acierPV-11-A-572 AGC
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30E30Presto 50 acierPV-14-001850
Pyroguard
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30E30Unico acierPV-12-A-087
Pilkington
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30EI30Fuego Light EI30 acierPV-08-A-342 Pilkington
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30EI30Fuego Light EI30 acierPV-10-A-446
AGC
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30EI30Fuego Light EI30 acierPV-12-A-079
Vetrotech
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30EI30Fuego Light EI30 acierPV-13-A-439
Pyroguard
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30EI60Fuego Light EI60 acierPV-12-A-077
RWD- Vetrotech
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI30EI60Fuego Light EI30 acierPV-13-A-429
Pyroguard
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI60E60Presto 50 acierPV-11-A-506
Vetrotech
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI60E60Presto 50 acierPV-13-A-178
Pyroguard
Bloc porteBattant ou va et vient intégré dans cloison fixe vitrée EI60E60Presto 50 acierPV-14-001852
Pyroguard
Bloc porteBattants E60 ou va et vient E60 intégrés dans cloison fixe vitrée EI60E60Fuego light EI60 Unico acierPV-13-A-677
Pyroguard
Bloc porteBattants E60 ou va et vient E60 intégrés dans cloison fixe vitrée EI60EI60Fuego light EI60 acierPV-08-A-275
Pilkington
Bloc porteBattants E60 ou va et vient E60 intégrés dans cloison fixe vitrée EI60EI60Fuego light EI60 acierPV-12-A-077
Vetrotech
Bloc porteBattants E60 ou va et vient E60 intégrés dans cloison fixe vitrée EI60EI60Fuego light EI60 acierPV-13-A-429
Pyroguard
Porte DASPortes battantesEI30 et EI60Fuego light EI30/EI60 acierPV SA-11-01-10-B
Porte DASPortes battantesEI30 et EI60Fuego light EI30/EI60 acierPV SA-11-01-09-A
Bloc porteBattants  EI2 30   intégrés dans cloison fixe vitrée EI60Ei230Fuego light EI30PV-08-A-343
Pilkington
Bloc porteBattants  EI2 30   intégrés dans cloison fixe vitrée EI60Ei230Fuego light EI30PV-10-A-447
AGC
Bloc porteBattants  EI2 30   intégrés dans cloison fixe vitrée EI60Ei230Fuego light EI30PV-12-A-080
Vetrotech
Bloc porteBattants  EI2 30   intégrés dans cloison fixe vitrée EI60Ei230Fuego light EI30PV-13-A-441
Pyroguard
Bloc porteBattants  EI2 30   intégrés dans cloison fixe vitrée EI60EI60Fuego light EI60PV-08-A-275  Pilkington
Bloc porteBattants  EI2 30   intégrés dans cloison fixe vitrée EI60EI60Fuego light EI60PV-06-A-105 AGC
Bloc porteBattants  EI2 30   intégrés dans cloison fixe vitrée EI60EI60Fuego light EI60PV-11-A-384 Vetrotech
Bloc porteBattants  EI2 30   intégrés dans cloison fixe vitrée EI60EI60Fuego light EI60PV-12-A-077
Vetrotech
Bloc porteBattants  EI2 30   intégrés dans cloison fixe vitrée EI60EI60Fuego light EI60PV-13-A-429
Pyroguard
Bloc porteBattants ou va et vient E30 intégrés dans cloison fixe vitrée EI60E30Presto 50 acierPV-09-A-497
Pilkington
Bloc porteBattants ou va et vient E30 intégrés dans cloison fixe vitrée EI60E30Presto 50 acierPV-11-A-507
Vetrotech
Bloc porteBattants ou va et vient E30 intégrés dans cloison fixe vitrée EI60E30Presto 50 acierPV-11-A-572
Agc
Bloc porteBattants ou va et vient E30 intégrés dans cloison fixe vitrée EI60E30Presto 50 acierPV-13-A-176
Pyroguard





Bloc porteBattants ou va et vient E30 intégrés dans cloison fixe vitrée EI60E30Presto 50 acierPV-11-A-572 AGC
Bloc porteBattants ou va et vient E30 intégrés dans cloison fixe vitrée EI60E30Presto 50 acierPV-13-A-176 Pyroguard
Châssischâssis fixes cloison bande filanteEI90Fuego light EI90 acierPV-11-A-091
Pilkington
Châssischâssis fixes cloison bande filanteEI90Fuego light EI90 acier14-A-001
Vetrotech
Châssischâssis fixes cloison bande filanteEI90Fuego light EI90 acier vitrage avec joints à bords verticaux collésPV-EFR-19-003008
Vetrotech
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acierPV-13-A-1050
Pilkington
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acierPV-16-V-00408
Pyroguard
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acierPV-EFR-17-004596
Vetrotech
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acierPV-EFR-19-001169
AGC
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acier vitrage avec joints à bords verticaux collésPV-18-002293
Pilkington
Châssischâssis fixes cloison bande filanteE120Presto 50 acierPV-18-002293
Pilkington
ChâssisBloc porte châssis fixes cloison bande filanteE120Presto 50 acierPV-18-002293 Pilkington
Châssischâssis fixes cloison bande filanteEI90Fuego light EI90 acierPV-11-A-091 Pilkington
Châssischâssis fixes cloison bande filanteEI90Fuego light EI90 acier14-A-001
Vetrotech
Châssischâssis fixes cloison bande filanteEI90Fuego light EI90 acier vitrage avec joints à bords verticaux collésPV-EFR-19-003008
Vetrotech
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acierPV-13-A-1050
Pilkington
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acierPV-16-V-004086
Pyroguard
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acierPV-EFR-17-004596
Vetrotech
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acierPV-EFR-19-001169
AGC
Châssischâssis fixes cloison bande filanteEI120Fuego light EI120 acier vitrage avec joints à bords verticaux collésPV-18-002293
Pilkington
Châssischâssis fixes cloison bande filanteE120Presto 50 acierPV-18-002293 Pilkington



ChâssisBloc porte châssis fixes cloison bande filanteE120Presto 50 acierPV-18-00229
Pilkington
